Geisha, Heisha, Jeisha – Monitoring

Aktualisiert am 2. Februar 2024

Seit der Installation und dem Testlauf sind nun ein paar Wochen vergangen und der Wunsch nach einem Monitoring für die Jeisha wird größer. Im letzten Winter hatte ich ja alle wichtigen Parameter der „alten“ Heizung dokumentiert. Wichtig, unter anderem waren, Vorlauf-, Raum- und Außentemperatur.
Zur Erinnerung: Ziel beim Einsatz der Wärmepumpe ist, die Vorlauftemperatur so weit als möglich zu reduzieren!

Heizkurve
Heizkurve

Da ich ausschließlich mit Heizkörpern heize, hatte ich mich entschieden, einige vorhandene Heizkörper auszutauschen. Aus den bereits bekannten Werten und den Berechnungen von Wärmelast, Heizkörperleistung etc. ergab sich eine erste Heizkurve. Theorie ist eine Sache, die Praxis wird zeigen, ob und wie die Heizkurve ggf. noch verändert werden muss.

Und jetzt sind wir an dem Punkt, um Theorie und Praxis zu überprüfen!
Das wird nur gelingen, wenn wir über entsprechende Messwerte verfügen. Für die Raumtemperaturen existieren bereits Thermometer, die ich über WLAN abfragen kann. Von meiner Wärmepumpe gibt es nur wenige Informationen im Bedienpanel, die sich auch nur umständlich abrufen lassen. Hier hätte ich gerne mehr Informationen von meiner Jeisha. Noch besser wäre es, wenn ich meine Wärmepumpe auch fernsteuern könnte. Dazu habe ich genau zwei Möglichkeiten gefunden!

Monitoring mit Smart Cloud Modul

CZ-TAW1 Jeisha Monitoring
CZ-TAW1 Jeisha Monitoring

Eine eigene Lösung von Panasonic für Wissbegierige und Technikfreaks. Man braucht dazu das Modul CZ-TAW1. Es wird in der Wärmepumpe installiert und muss in das vorhandene Netz entweder per WLAN oder Kabel eingebunden werden.

Was kann man damit machen? Anzeigen und steuern wichtiger Funktionen der Jeisha, Energieverbrauch und Störungsmeldungen einsehen. Mit den erweiterten Funktionen stehen auch Fernwartung durch den Installateur ihres Vertrauens inkl. Überwachung und Regelung zur Verfügung. Hierzu stehen entsprechende Apps bereit. Weitergehende Informationen findet man auf der Aquarea-Website KLICK

Alles, was in der Cloud geschieht, können wir nicht beeinflussen. Das betrifft vor allem die Verfügbarkeit und die Zuverlässigkeit. Selbst habe ich keine Erfahrungen damit gemacht, weil ich die Nachteile kenne und vermeiden will. In einschlägigen Foren lese ich aber immer wieder von unzufriedenen Nutzern. Außerdem ist das CZ-TAW1 auch nicht gerade ein Schnapper. Beim Googeln findet man Preise zwischen 2- und 300 € (Stand 10.2022), zurzeit ist es eh nicht überall lieferbar. Also kommen wir zur Lösung Nummer zwei.


Einsatz einer Luft-Wasser-Wärmepumpe

„Unser informatives Booklet zur optimalen Sanierung mit Wärmepumpen und Heizkörpern – inklusive exklusivem Zugang zu unserem Online-Rechner. Planen Sie Ihre Modernisierung effizient und individuell. Entdecken Sie praxisnahe Tipps und optimieren Sie Ihre Heiztechnik nachhaltig. Jetzt das Booklet durchblättern und mit dem Online-Rechner den ersten Schritt zu Ihrer maßgeschneiderten Sanierung machen!“


Monitoring mit HeishaMon

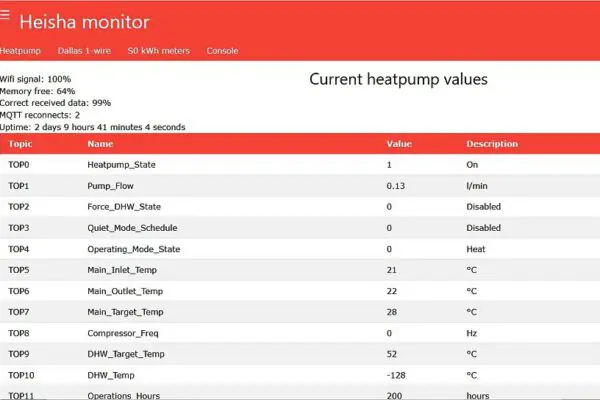

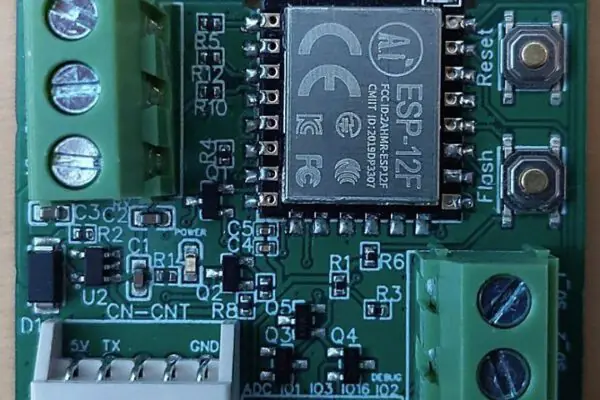

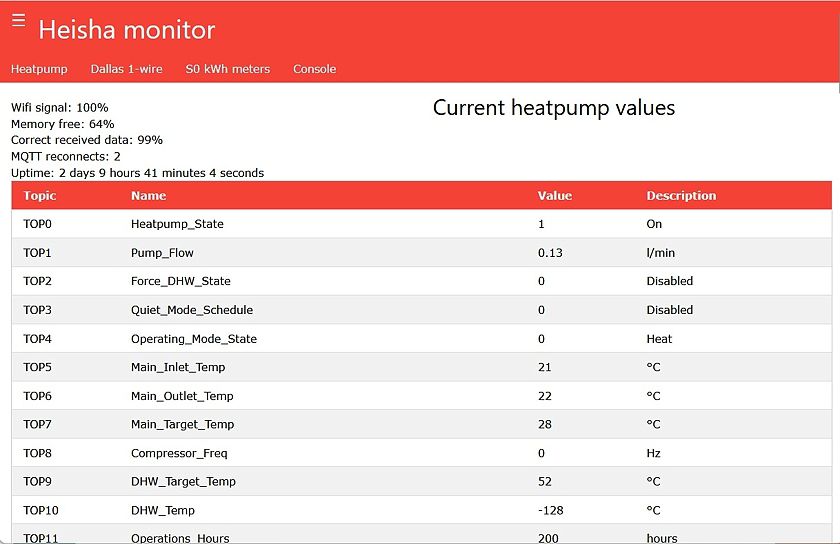

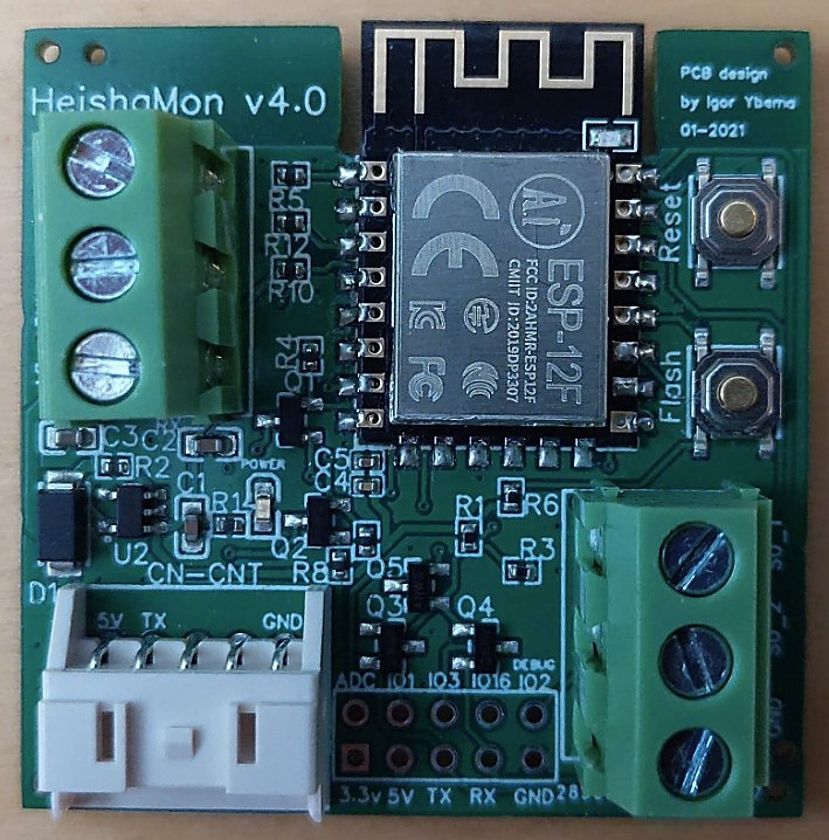

Es könnte auch JeishaMon, nicht aber GeishaMon heißen. Die kleine Kommunikationsplatine funktioniert nur mit den neueren LWWP von Panasonic. Aber hier lesen sicher hauptsächlich Leute, bei denen der Einbau erst bevorsteht!? Auch hier wird der Heishamon mit der Wärmepumpe per Kabel verbunden und per WLAN im Heimnetz integriert. Danach können die Informationen, wie Vorlauf-, Rücklauf-, Außentemperatur, oder Pumpenfließrate, Anzahl der Starts, Laufzeit etc. abgerufen werden. Insgesamt sind es zurzeit über einhundert TOPs.

Keine Angst, für die Platine gibt es natürlich auch ein passendes Gehäuse. Ein findiger Mensch hat die Jeisha durch Re-Engineering entschlüsselt und die Steuerungsinformationen in für uns lesbarer Form zur Verfügung gestellt. Großartig!

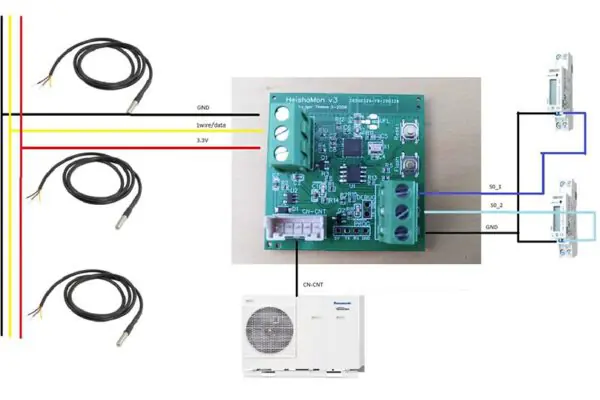

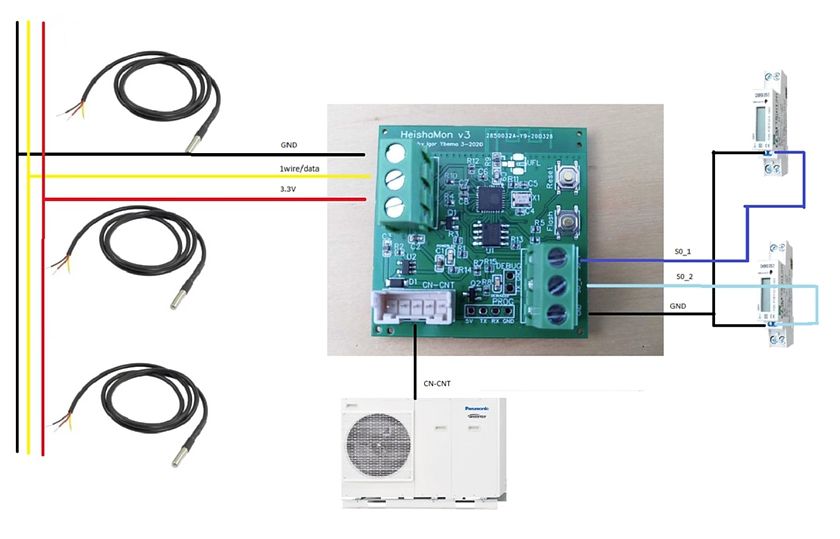

Was kann man damit machen? In Verbindung mit einer Heimautomation wie Home Assistant, Domoticz, OpenHab oder IOBroker, kann man seine Wärmepumpe komplett überwachen und wenn man will auch steuern. Es geht allerdings auch ohne Heimautomation mit ein paar Programmzeilen. Darüber hinaus lassen sich Temperaturfühler und Stromzähler integrieren, mit denen man z.B. Puffertemperaturen und den aktuellen Stromverbrauch messen kann. Und das alles für ein paar Euro!
Weitere Informationen findet ihr hier KLICK

Jeisha und Heimautomation

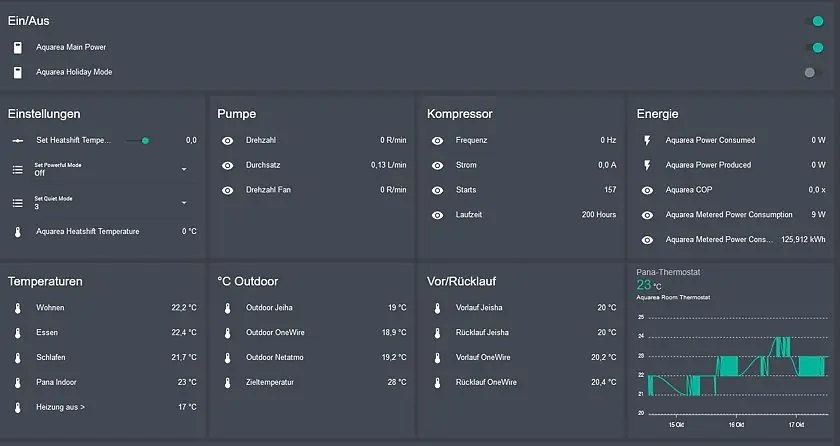

Ich hatte es bereits erwähnt, erst im Zusammenspiel mit einer Heimautomation wird das Ganze richtig interessant. Schon mal darüber nachgedacht? Nach früheren Versuchen mit FHEM habe ich nun Home Assistant im Einsatz. Hier bspw. eines meiner Dashboards für die Jeisha:

Dashboard
Dashboard

Das Thema Heimautomation mit Home Assistant und natürlich in Verbindung mit der Jeisha wird Thema eines eigenen Beitrages werden. Das Thema ist komplex, man muss Zeit investieren, um sich in die Materie einzuarbeiten. Macht (mir) ungeheuren Spaß, wenn auf Kommando alle Lichter ausgehen und die Heizung auf Nachtschaltung geht!

Tragt euch in den Newsletter ein, und ihr verpasst keinen Beitrag!

Wir senden keinen Spam! Erfahre mehr in unserer Datenschutzerklärung.

Hier könnt ihr euch informieren. Dies ist ein Teil von mehreren Beiträgen.

01 – Wärmepumpe, die große Unbekannte KLICK
02 – Monoblock Wärmepumpe selbst einbauen!? KLICK
03 – Geisha, Heisha, Jeisha – Monoblock von Panasonic KLICK
04 – Jeisha – Realisierung Teil 01 KLICK
05 – Geisha, Heisha, Jeisha – Realisierung Teil 02 KLICK
06 – Geisha, Heisha, Jeisha – Monitoring KLICK
07 – Panasonic Jeisha – Statistik und aktuelle Verbrauchswerte KLICK
08 – Panasonic Wärmepumpe Jeisha – Statistik Periode 2022/23 KLICK
09 – Jeisha – Monoblock von Panasonic – MAG ausbauen KLICK
10 – Jeisha – Monoblock von Panasonic – Überströmventil einbauen KLICK
11 – Pufferspeicher und Wärmepumpe? KLICK


Lesestoff!*

Handbuch Smart Home: Wie funktioniert die Technik? - Schritt für Schritt zum eigenen Smart Home - Systeme im Überblick: Planung, Technik, Kosten, Sicherheit. Mit vielen Checklisten und Fallbeispielen Smart Home mit openHAB 2: Heimautomation mit der Open-Source-Lösung. Die Anleitung für Ihr ganz individuelles Smart Home Heimautomation mit Arduino, ESP8266 und Raspberry Pi: Das eigene Heim als Smart Home für Heimwerker, Bastler und Maker(mitp Professional) Node-RED: Das umfassende Handbuch. Visuelles Programmieren leicht gemacht

Habt ihr Fragen? Bitte nutzt die Kommentare. Wollt ihr persönliche Beratung? Schreibt mir eine E-Mail. Die Adresse findet ihr im Impressum.

© Die Fotos sind nicht lizenzfrei! Alle Rechte vorbehalten bei travelonmymind.de
Ihr findet manchmal Links die mit einem * gekennzeichnet sind. Das Sternchen zeigt euch Werbung an. Ihr helft mir die Seite zu erhalten – Danke!
