Jeisha – Monoblock von Panasonic – MAG ausbauen, was nun schon wieder? DIY oder selber machen geht in der Regel auch einher mit Optimierung. Wer seinen Monoblock selbst eingebaut hat, ist sicher bestrebt, dass die Jeisha optimal und möglichst effizient läuft.
Erster Ansatz ist natürlich die Optimierung der Vorlauftemperatur in Abhängigkeit der gerade herrschenden Außentemperatur. Aber man kann noch weitere Ansatzpunkte finden. Einer davon ist das MAG.

MAG Funktion

Auch Wasser dehnt sich bei steigenden Temperaturen aus. Damit in der Heizungsanlage nichts zerstört wird, gab es früher sog. offene Ausdehnungsgefäße, heute baut man ein Membran-Ausdehnungs-Gefäß, kurz MAG ein. In der Jeisha ist serienmäßig eins drin. Es hat ein Volumen von 6 Litern und ist laut Panasonic für Systeminhalte bis 150 Litern passend. In vielen Fällen ist das aber zu wenig, oder es ist bereits ein größeres MAG vorhanden. Klar, man kann das Ding natürlich drin lassen, es schadet nicht.

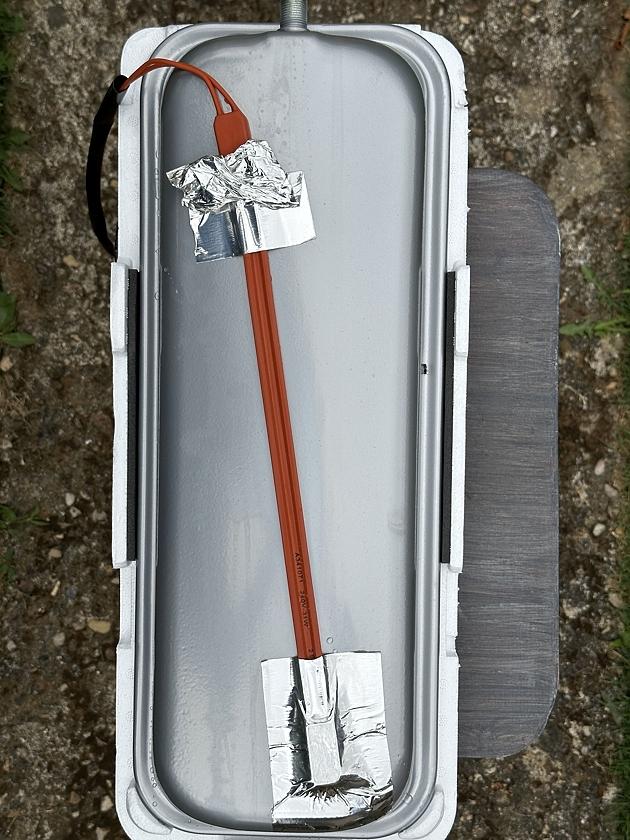

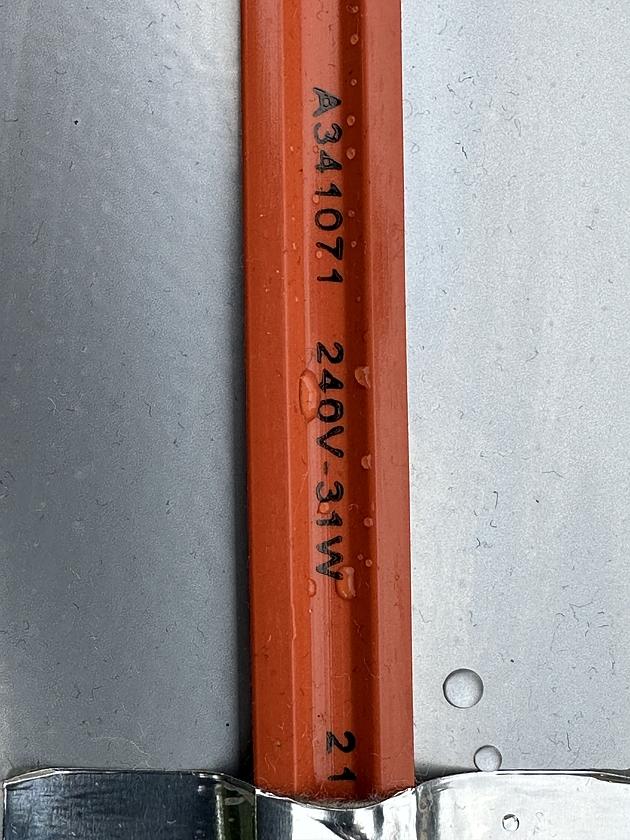

Aber, das sollte jeder wissen, das MAG in der Jeisha wird bei Temperaturen ≤ 3° C beheizt, um das Einfrieren zu verhindern. Das Heizkabel hat eine Leistung von 31 Watt. Wenn es nicht gebraucht wird, warum also nicht ausbauen, Strom sparen und letztlich auch die JAZ verbessern.

MAG ausbauen

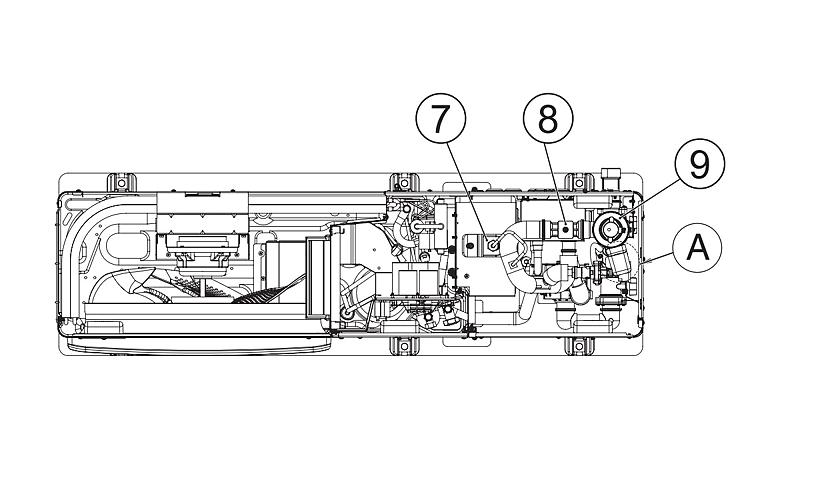

Im Prinzip ist der Ausbau kein Hexenwerk, teilweise aber etwas fummelig. Zuerst müssen die Verkleidungsbleche oben und an der Frontseite rechts weg. Dann muß das Blech mit den Platinen und den Stromanschlüssen gelöst werden, weil man sonst im hinteren Teil nicht an das MAG herankommt. Vorher natürlich Sicherungen raus und vorhandene Ventile im Vor- und Rücklauf schließen. Die Anlage muss drucklos sein, sonst bekommt ihr eine Dusche beim Ausbauen!

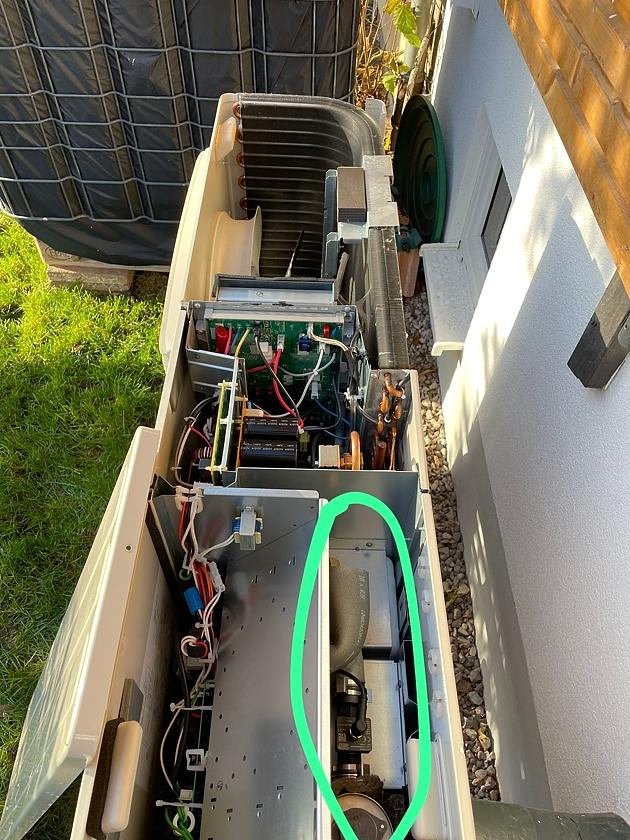

Sobald der Deckel weg ist, sollte man das MAG sehen können!

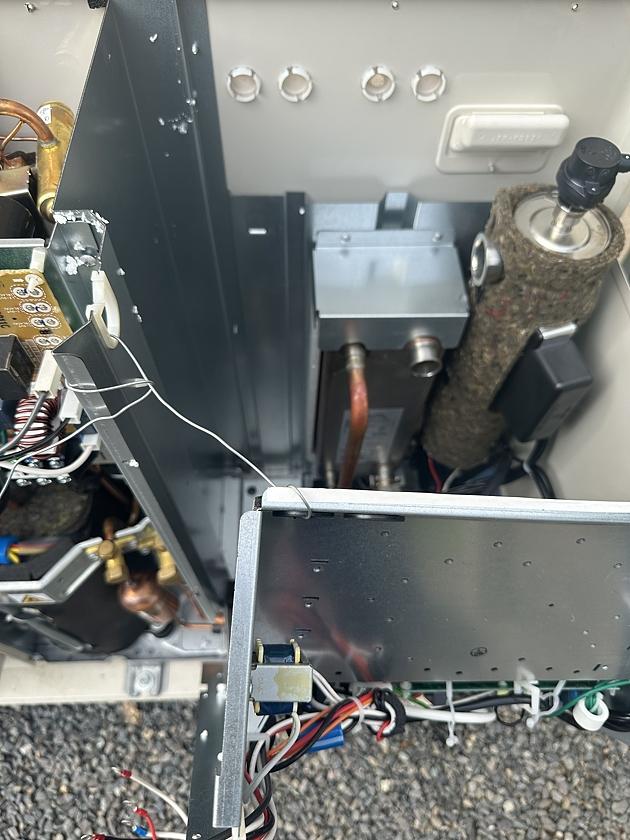

So richtig kommt man noch nicht ran. Da ist noch ein Sicherungsblech und ein Rohrbogen im Weg. Der Rohrbogen ist an mehreren Stellen mit Klammern gesichert. Diese lassen sich einfach aus- und später wieder einclipsen. Und natürlich die Mutter am MAG lösen und das Heizkabel abklemmen. Jetzt sollte man das MAG samt der Styropordämmung nach oben herausheben können.

„Unser informatives Booklet zur optimalen Sanierung mit Wärmepumpen und Heizkörpern – inklusive exklusivem Zugang zu unserem Online-Rechner. Planen Sie Ihre Modernisierung effizient und individuell. Entdecken Sie praxisnahe Tipps und optimieren Sie Ihre Heiztechnik nachhaltig. Jetzt das Booklet durchblättern und mit dem Online-Rechner den ersten Schritt zu Ihrer maßgeschneiderten Sanierung machen!“

Zusammenbau

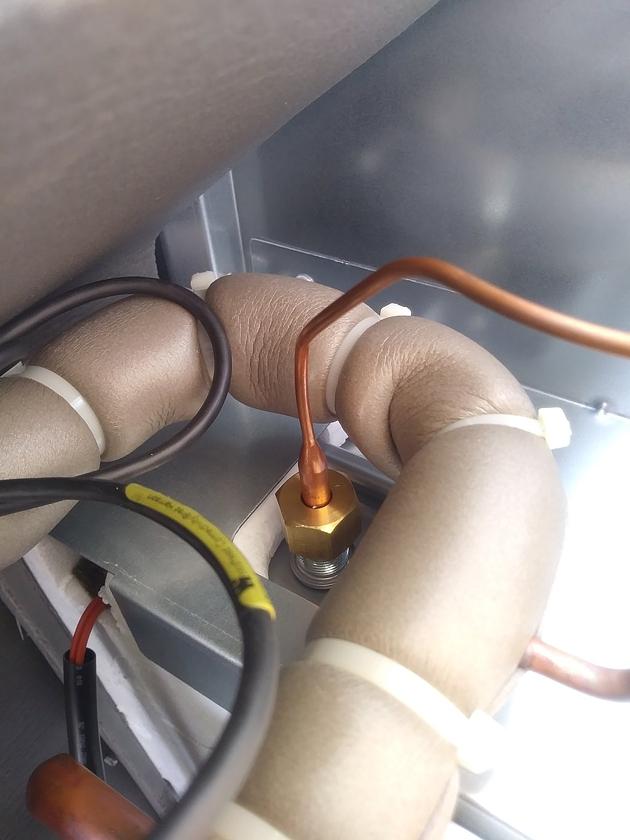

Der Anschluß für das MAG muss nun wieder druckdicht verschlossen werden. Eine passende und dicke Gummidichtung mit einem 3/8-Zoll-Blindstopfen sollte passen. Blindstopfen und Mutter durch Gegenhalten mit Gefühl verschrauben. Das dünne Kupferröhrchen ist schnell hin. Alternativ kann man das Röhrchen kürzen, zusammenpressen und verlöten.

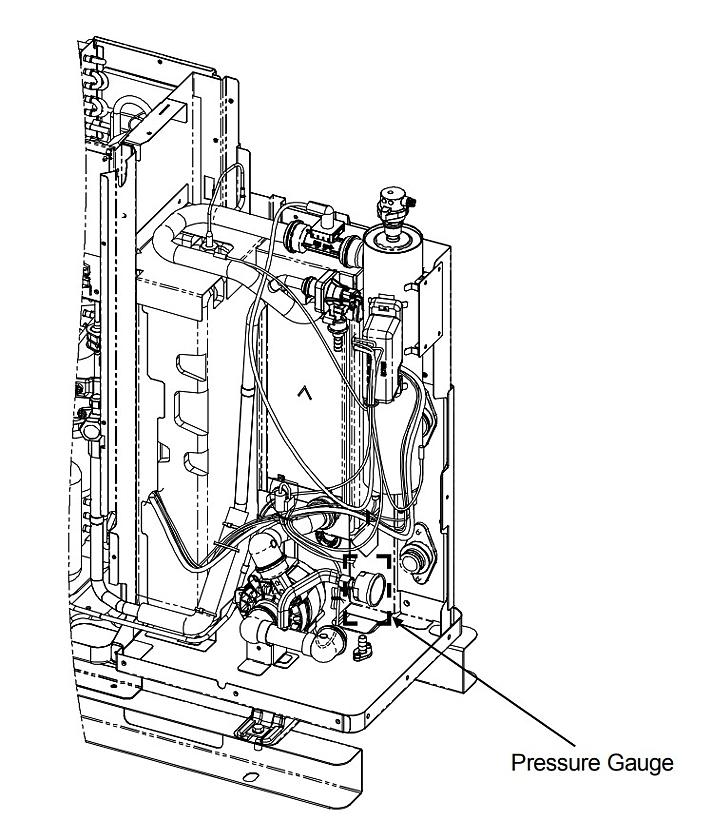

Bevor wir sehen, ob alles wieder dicht ist, sollten wir die Gelegenheit nutzen und den Magnetfilter (Pos. 13), der über die untere Wartungsklappe zu erreichen ist, herausnehmen und sauber machen. Falls noch nicht geschehen, die Kugelventile vor und nach dem Filter vorher schließen.
Alles nochmal kontrollieren, dann den Wasserkreislauf wieder freimachen, alle Ventile öffnen und den Ruhedruck wieder auf den Sollwert einstellen. Alles dicht? Dann wäre jetzt der Zeitpunkt, an zusätzliche Dämmarbeiten zu denken, s. Kapitel Pimp my Jeisha.
Ansonsten alle gelösten Bauteile wieder verschrauben. Zum Schluss Strom einschalten, die Pumpe am Bedienteil auf Entlüften stellen und die Anlage entlüften. Das Entlüftungsventil in der Jeisha ist hinter der oberen Wartungsklappe (Pos. 12) zu finden.

Pimp my Jeisha

Jetzt kommt man an viele Bauteile, die sonst schlecht oder gar nicht zugänglich sind. Ich habe die Chance genutzt und die werksmäßig schlechte Isolierung an vielen Stellen verbessert.
Mit selbstklebendem Arma- oder Kaiflex geht das ganz gut. Wärmetauscher und nicht isolierte Rohre schön umwickeln. Zu dicke Plattenware ist kontraproduktiv. Ich habe 9 mm genommen. Mit dem Klebeband kann man auch gut arbeiten. Die verbliebenen Hohlräume habe ich mit Steinwolle gefüllt. Keine Angst, dieser Teil der Jeisha kommt normalerweise nicht mit Wasser, Kondensat o.ä. in Verbindung.

Résumé

Mit wenig Aufwand haben wir den Wirkungsgrad verbessert. Was kann daran falsch sein 😉. Viel Spaß beim Pimpen und natürlich der Vollständigkeit halber: Jeder ist für sein Tun selbst verantwortlich!
